Вибропресс ВП-2

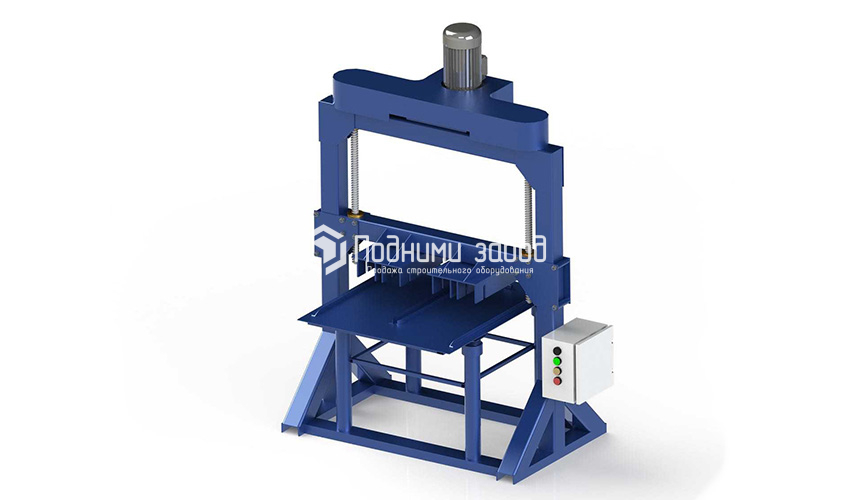

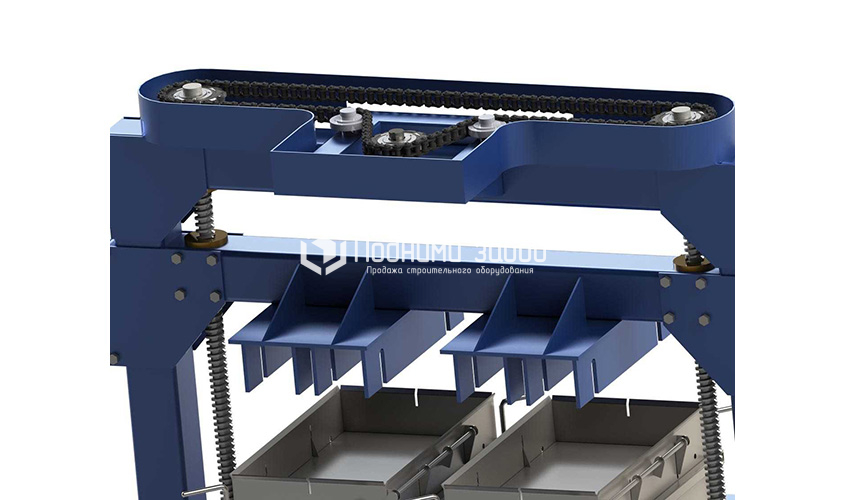

Вибропрессы серии ВП необходимы для уплотнения арболитовой смеси и защёлкивания верхней крышки в форме. Для восприятия усилий пресс обладает массивной рамой и имеет электромеханический привод. Крутящий момент от электродвигателя передаётся через ремённую передачу на ведущий вал от него через цепную передачу вращение передаётся на ведомый вал. Преобразование вращательного движения в возвратно-поступательное происходит с помощью передачи винт-гайка. Для уменьшения силы трения-скольжения гайка выполнена из бронзы марки БрОЦС. На обратной стороне рабочего стола закреплён электровибратор. Для передачи усилия от вибрации стол установлен на четырёх пружинном основании.

Принцип работы вибропресса: на рабочий стол устанавливается две формы серии ФА500 (либо ФА600), кнопкой включается электровибратор, формы вручную наполняются арболитовой смесью, на формы сверху накладываются крышки, отдельной кнопкой включается главный привод пресса, подвижная траверса, перемещаясь поступательно вниз, начинает давить на крышки форм пока они не дойдут до защёлок, далее происходит защёлкивание форм, срабатывает конечный выключатель, траверса начинает поступательно двигаться вверх, замыкая верхний конечный выключатель, траверса останавливается, электровибратор отключается, формы с блоками убираются, на стол ставятся пустые формы и процесс повторяется.

Вибропрессы могут быть изготовлены как под одноместные арболитовые формы, так и под многоместные. От типа форм зависят массо-габаритные и силовые характеристики пресса.

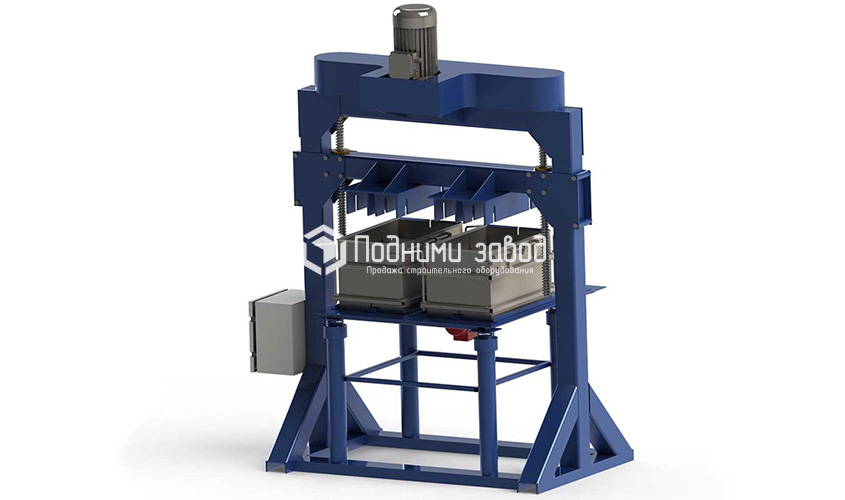

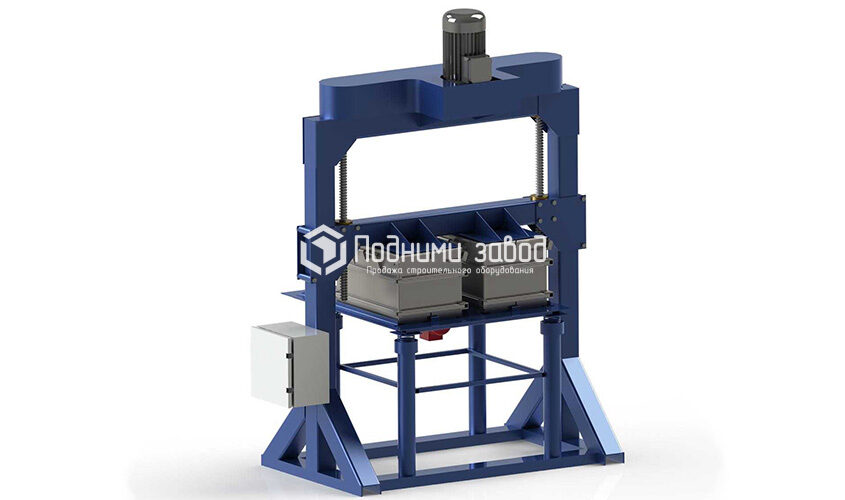

Представлен вариант вибропресса под две одноместные формы серии ФА500 (ФА600).

Основные характеристики
